Mini Display Driver Board LCD Screen PCB Controller
Het uiterlijk, de grootte en de functie van de PCB-producten zijn precies hetzelfde, maar de LCD-schermmodellen met aandrijving verschillen:
| Bestuurdersbord model | Beschrijving van de functie | Opmerking |
| PCB800850 | Ondersteun 3,5 inch LCD | Definitieverwijzing LQ035NC111 |
| PCB800851 | Ondersteuning 4.3 inch-40P LCD | Definitieverwijzing AT043TN24V.1 |
| PCB800852 | Ondersteuning van 50PIN LCD | Definitieverwijzing AT070TN92 |
| PCB800853 | Ondersteuning van 40PIN-LCD | Referentie van de definitie EJ070NA-01J |
| Afmetingen: 52 mm*46 mm*6 mm | ||
Kenmerken
1. Mirco USB-stroomvoorziening interface, 5V standaard stroomvoorziening, moet groter zijn dan 1,5A.
2Geen knoppen en geen afstandsbediening. Het schakelt automatisch over naar HD-MI kanaal na aansluiting op HD-MI.
3. 1 kanaal HD-MI signaalinput, en deze IC ondersteunt HD-MI 1.2
4HD-MI is een hoogwaardige MINI vergulde basis.
5De scherminterface is voorzien van een hoogwaardige vergulde connector 40PIN EJ070NA-01J.
6.USB-DM+DP-signaal kan extern worden uitgebreid.
7Het stuurbord heeft een speciaal circuitontwerp dat LED-achterlichten binnen 10 V kan aansturen en een maximale stroomopbrengst van 180 MA ondersteunt.
9Ondersteun TTL-signaaluitgang.
Het kan standaard 40PIN 7" 8" 9" 10,1 inch LCD-scherm zoals EJ070NA-01J ondersteunen.
De relevante parameters zijn ontworpen volgens industriële normen en de scheepvaartnormen zijn volgens civiele normen.
10.Dit bestuurdersbord maakt gebruik van een dubbelzijdig vergulde speciale FPC-stoel. De FPC maakt geen onderscheid tussen bovenste en onderste verbindingen en kan rechtstreeks worden gebruikt.
Vervoer, opslag en gebruiksvereisten
1Gebruik geen zware druk of buigvervorming.
2. antistatisch en waterbestendig
3Relatieve luchtvochtigheid < 80%
4Operatietemperatuur: -60°C
5Werkvochtigheid: 0-40°C

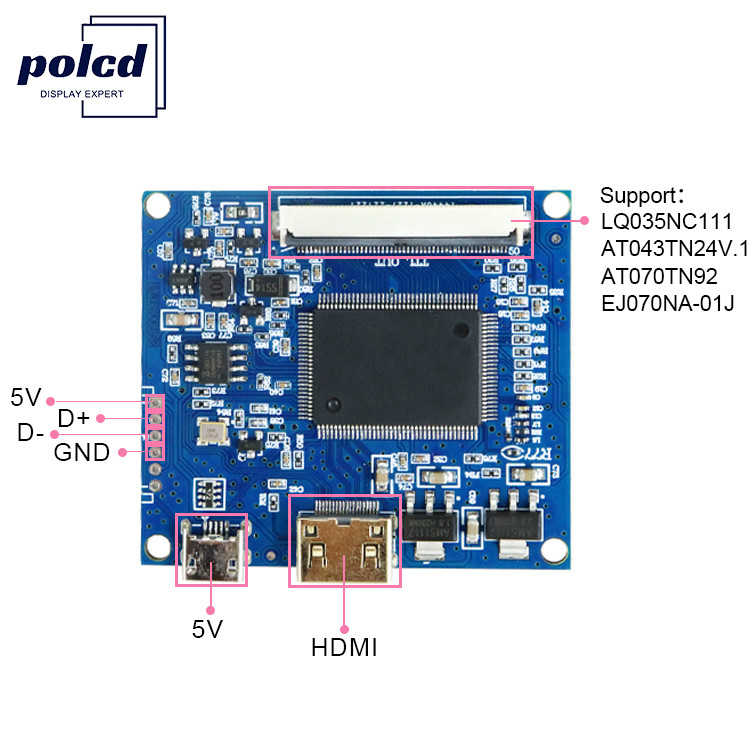

J4-INPoverConnector
| 1 | +5V | Inlaatspanning van stroomvoorziening |
| 2 | D+ | USB-signaalverbinding |
| 3 | D- | USB-signaalverbinding |
| 4 | GND | GND |
| 5 | AV | Geen functie |
| 6 | GND | grond |
HD-M.I.Connector
| 1 | Mini HD-MI standaardinterface | Standaardkabel beschikbaar |
MIRCO USBConnector
| 1 | Mirco USB standaard interface | Standaardkabel beschikbaar |
CON4 -- Deze interface maakt geen onderscheid tussen de bovenste en onderste verbindingen van het LCD-scherm FPC.
