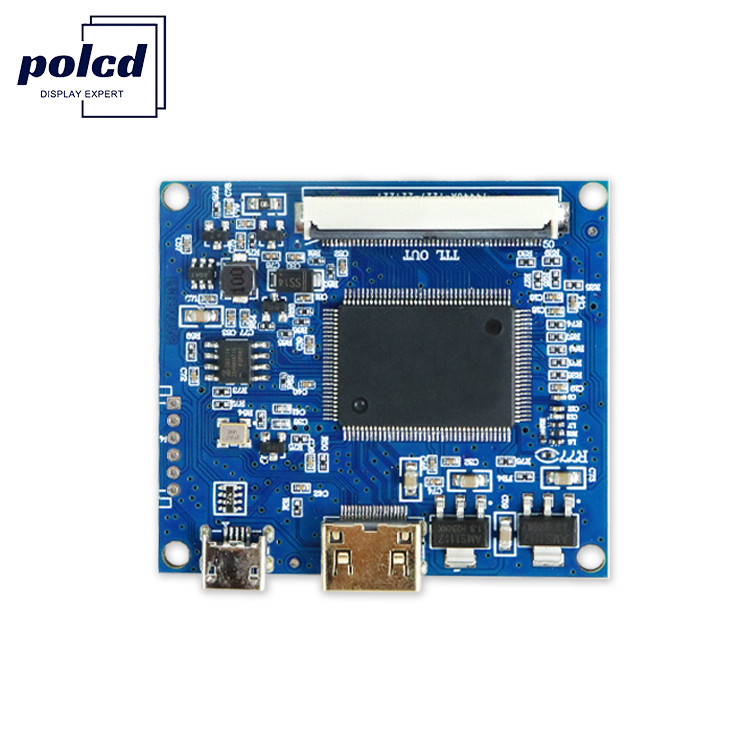

Universaal LCD-PCB-bord HD-MI VGA-controllerbord
Het uiterlijk, de grootte en de functie van de PCB-producten zijn precies hetzelfde, maar de LCD-schermmodellen met aandrijving verschillen:
| Bestuurdersbord model |
Beschrijving van de functie |
Opmerking |
| PCB800850 |
Ondersteun 3,5 inch LCD |
Definitieverwijzing LQ035NC111 |
| PCB800851 |
Ondersteuning 4.3 inch-40P LCD |
Definitieverwijzing AT043TN24V.1 |
| PCB800852 |
Ondersteuning van 50PIN LCD |
Definitieverwijzing AT070TN92 |
| PCB800853 |
Ondersteuning van 40PIN-LCD |
Referentie van de definitie EJ070NA-01J |
| Afmetingen: 52 mm*46 mm*6 mm |
Beschrijving van de interfacefunctie
| HD-MI |
HD-MI-invoer |
HD-MI standaard is 1.2 |
| USB1 |
Invoervermogen |
5V |
| J4 |
Invoervermogen |
5V |
| CON8 |
Touch-uitvoerpoort |
Directe toegang in schermhoek |
| CON6 |
TTL-50PIN-signaaluitgang |
Definitieverwijzing AT070TN92 |
Kenmerken
1. Mirco USB-stroomvoorziening interface, 5V standaard stroomvoorziening, moet groter zijn dan 1,5A.
2Geen knoppen en geen afstandsbediening. Het schakelt automatisch over naar HD-MI kanaal na aansluiting op HD-MI.
3. 1 kanaal HD-MI signaalinput, en deze IC ondersteunt HD-MI 1.2
4HD-MI is een hoogwaardige MINI vergulde basis.
5De scherminterface is voorzien van een hoogwaardige vergulde connector-50PIN-AT070tn92.
6. USB-DM+DP-signaal kan extern worden uitgebreid.
7Het stuurbord heeft een speciaal circuitontwerp dat LED-achterlichten binnen 10 V kan aansturen en een maximale stroomopbrengst van 180 MA ondersteunt.
9Ondersteun TTL-signaaluitgang.
Het kan standaard 50PIN 6,5 ′′ 7 ′′ 8 ′′ 9 ′′ 10,1 inch LCD-schermen zoals AT070TN92 ondersteunen.
De relevante parameters zijn ontworpen volgens industriële normen en de scheepvaartnormen zijn volgens civiele normen.
10Dit stuurbord maakt gebruik van een dubbelzijdig vergulde speciale FPC-stoel.
Vervoer, opslag en gebruiksvereisten
1Gebruik geen zware druk of buigvervorming.
2. antistatisch en waterbestendig
3Relatieve luchtvochtigheid < 80%
4Operatietemperatuur: -60°C
5Werkvochtigheid: 0-40°C
J4-INPoverConnector
| 1 |
+5V |
Inlaatspanning van stroomvoorziening |
| 2 |
D+ |
USB-signaalverbinding |
| 3 |
D- |
USB-signaalverbinding |
| 4 |
GND |
GND |
| 5 |
AV |
Geen functie |
| 6 |
GND |
grond |
HD-M.I.Connector
| 1 |
Mini HD-MI standaardinterface |
Standaardkabel beschikbaar |
MverwarmingUSBConnector
| 1 |
Mirco USB standaard interface |
Standaardkabel beschikbaar |
CON4 -- Deze interface maakt geen onderscheid tussen de bovenste en onderste verbindingen van het LCD-scherm FPC.
